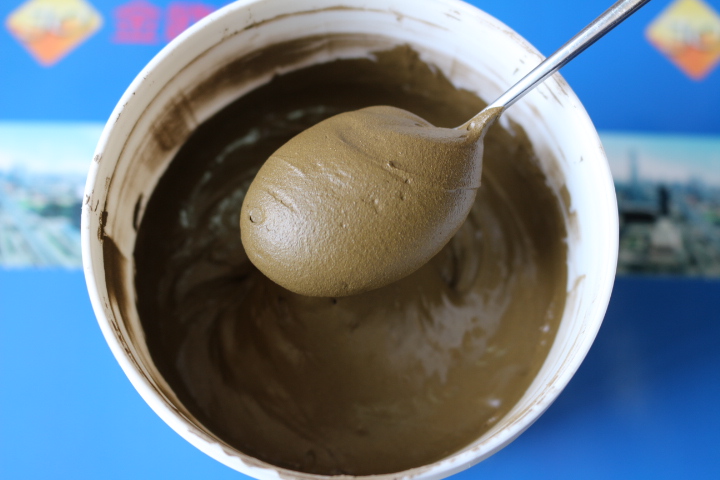

金属铜焊膏
作者: 郑州金欧焊业有限公司 发布时间: 2017-04-06 13:31:31 4668次浏览
|
硬质合金工具所用的钎料品种繁多，用量大的是铜基钎料和银基钎料。纯铜钎料和铜基钎料是钎焊硬质合金时常用钎料。纯铜钎料的接头塑性高，但在工作温度高于320℃时，接头强度迅速降低，故不适于在高温下工作。铜基钎料的熔化温度低于纯度，大多是以铜锌合金为基，加入锰镍等元素提高焊缝强度，在320℃时，也有较高的强度。
银基钎料的综合性能优于铜基钎料，通常也加入锰镍改善钎料的润湿性、提高焊缝强度和接头工作温度。银基钎料的钎焊温度通常低于铜基钎料。
对于工作温度在500以上，接头强度要求较高的硬质合金钎焊，可以选用镍基钎料和钴基钎料。
|
|
钎料成分
|
熔化区间（℃）
|
推荐钎焊温度（℃）
|
|
EBN110
CDA110
BCu-1a
|
Cu>99.7
|
1083
|
1093-1149
|
|
CuZn40
|
Cu60 Zn40
|
888-899
|
910-954
|
|
Cu48ZnNi
|
Cu48 Zn42 Ni10
|
921-935
|
938-982
|
|
CuMn10Co3
|
Cu87 Mn10 Co3
|
960-1030
|
1010-1093
|
|
CuMn12Ni2
|
Cu86 Mn12 Ni2
|
970-990
|
1000-1093
|
|
CuZnMn4Co
|
Cu60 Zn34.8 Mn4 Co1.2
|
890-930
|
935-1040
|
|
CuZnMn4Ni6
|
Cu55 Zn35 Mn4 Ni6
|
880-920
|
925-1040
|
|
EBN495
|
Ag49 Cu16 Zn23 Mn7.5 Ni4.5
|
680-699
|
699-830
|
|
BNi2
|
Ni82.9 Cr7 Fe3 Si4.1 B3.1
|
971-999
|
1010-1177
|
|
BCo-1
|
Ni17 Cr19 Co51 Fe1 Si8 W4
|
1120-1149
|
1149-1232
|
|
